Tabla de contenido
Explicación general de su Mazda
Vista interior, exterior y identificación de las partes de su Mazda.1
Equipo de seguridad esencial
Uso del equipamiento, incluyendo asientos, sistema de cinturones de
seguridad, sistema de seguridad para niños y bolsas de aire SRS.2
Información detallada de su Mazda
Explicación de las operaciones y controles básicos; abrir/cerrar y ajustes de
diferentes partes.3
Antes de conducir su Mazda
Información importante acerca de como conducir su Mazda.4
Conducción de su Mazda
Explicación de los instrumentos y controles.5
Comodidad interior
Uso de los diferentes dispositivos que hacen cómodo el conducir, incluyendo
el control de climatización y el sistema de audio.6
En caso de emergencia
Información útil sobre que hacer en caso de emergencia.7
Mantenimiento y cuidado
Como mantener su Mazda en óptimas condiciones.8
Información para el propietario
Información importante para el consumidor incluyendo garantías y equipos
adicionales.9
Especificaciones
Información técnica acerca de su Mazda.10
Indice11

Black plate (10,1)
Equipamiento interior (Vista B)
Interruptores de control de audio .................................................................... página 6-52
Bolsas de aire SRS ......................................................................................... página 2-59
Interruptores de control de velocidad de crucero ............................................ página 5-24
Exhibición de información ........................................................................... página 6-110
Climatizador ..................................................................................................... página 6-2
Interruptor del destellador de aviso de peligro .............................................. página 5-113
Sistema de audio ............................................................................................. página 6-19
Sistema de navegación (si existiera) .................................... Consulte el manual separado
Guantera ....................................................................................................... página 6-117
Conector de accesorios ................................................................................. página 6-121
Palanca selectora (Transmisión automática) ................................................... página 5-13
Interruptores de calefacción del asiento .......................................................... página 2-19
Interruptor de desempañador de luneta trasera ............................................. página 5-112
Llave de encendido ........................................................................................... página 5-2
Abridor del capó ............................................................................................. página 3-58
1-4
Explicación general de su Mazda
El equipo y la posición de instalación varía de acuerdo al vehículo
Vista general del interior
CX-9_8CR6-SP-12I_Edition2 Page10
Tuesday, December 4 2012 3:21 PM
Form No.8CR6-SP-12I

Black plate (307,1)
6Comodidad interior
Uso de los diferentes dispositivos que hacen cómodo el conducir, incluyendo
el control de climatización y el sistema de audio.
Climatizador .................................................................................. 6-2
Consejos para el funcionamiento .............................................. 6-2
Funcionamiento de las salidas de aire (Delanteras) ................... 6-4
Tipo completamente automático ............................................... 6-6
Funcionamiento de las salidas de aire (Traseras) .................... 6-13
Tipo completamente automático (Traseras) ............................ 6-15
Sistema de audio ......................................................................... 6-19
Antena ..................................................................................... 6-19
Consejos de funcionamiento para el sistema de audio ............ 6-19
Audio
í................................................................................... 6-33
Funcionamiento del interruptor de control de audio ............... 6-52
Modo AUX/USB/iPod ............................................................ 6-54
Bluetooth® .................................................................................. 6-66
Bluetooth®
í........................................................................... 6-66
Manos libres Bluetooth® ........................................................ 6-73
Audio Bluetooth® ................................................................... 6-88
Localización de averías ........................................................... 6-91
Monitor retrovisor ...................................................................... 6-95
Monitor retrovisor ................................................................... 6-95
Equipamiento interior .............................................................. 6-107
Parasoles ............................................................................... 6-107
Luces interiores ..................................................................... 6-108
Exhibición de información .................................................... 6-110
Soporte para bebidas ............................................................. 6-114
Soporte para botella ............................................................... 6-116
Compartimientos para guardar objetos .................................. 6-117
Conectores de accesorios ...................................................... 6-121
6-1íAlgunos modelos.
CX-9_8CR6-SP-12I_Edition2 Page307
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (325,1)

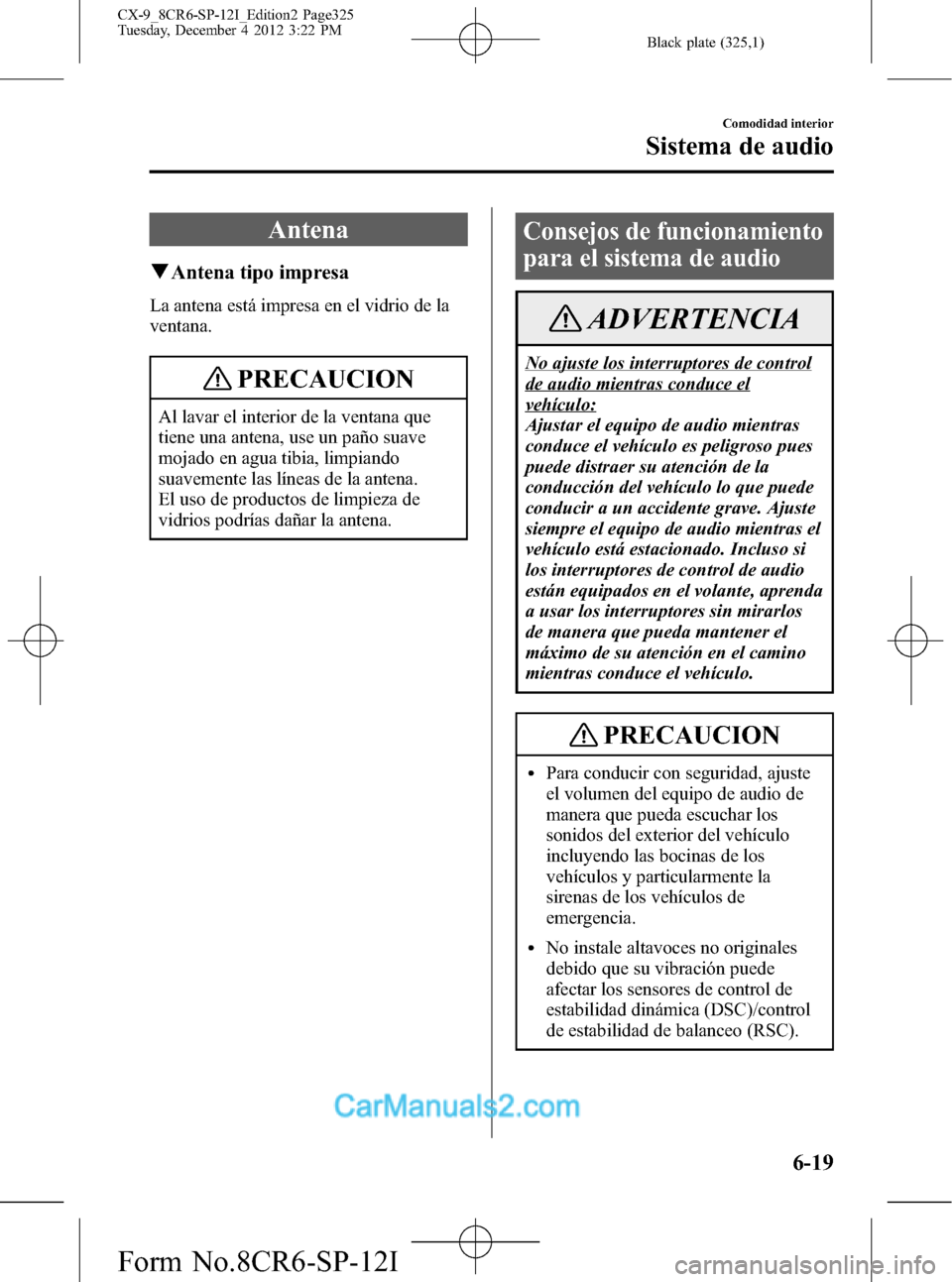

Antena
qAntena tipo impresa
La antena está impresa en el vidrio de la
ventana.
PRECAUCION
Al lavar el interior de la ventana que
tiene una antena, use un paño suave
mojado en agua tibia, limpiando
suavemente las líneas de la antena.
El uso de productos de limpieza de
vidrios podrías dañar la antena.
Consejos de funcionamiento
para el sistema de audio
ADVERTENCIA
No ajuste los interruptores de control
de audio mientras conduce el
vehículo:
Ajustar el equipo de audio mientras
conduce el vehículo es peligroso pues
puede distraer su atención de la
conducción del vehículo lo que puede
conducir a un accidente grave. Ajuste
siempre el equipo de audio mientras el
vehículo está estacionado. Incluso si
los interruptores de control de audio
están equipados en el volante, aprenda
a usar los interruptores sin mirarlos
de manera que pueda mantener el
máximo de su atención en el camino
mientras conduce el vehículo.
PRECAUCION
lPara conducir con seguridad, ajuste
el volumen del equipo de audio de
manera que pueda escuchar los
sonidos del exterior del vehículo
incluyendo las bocinas de los
vehículos y particularmente la
sirenas de los vehículos de
emergencia.
lNo instale altavoces no originales
debido que su vibración puede
afectar los sensores de control de
estabilidad dinámica (DSC)/control
de estabilidad de balanceo (RSC).
Comodidad interior
Sistema de audio
6-19
CX-9_8CR6-SP-12I_Edition2 Page325
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (326,1)

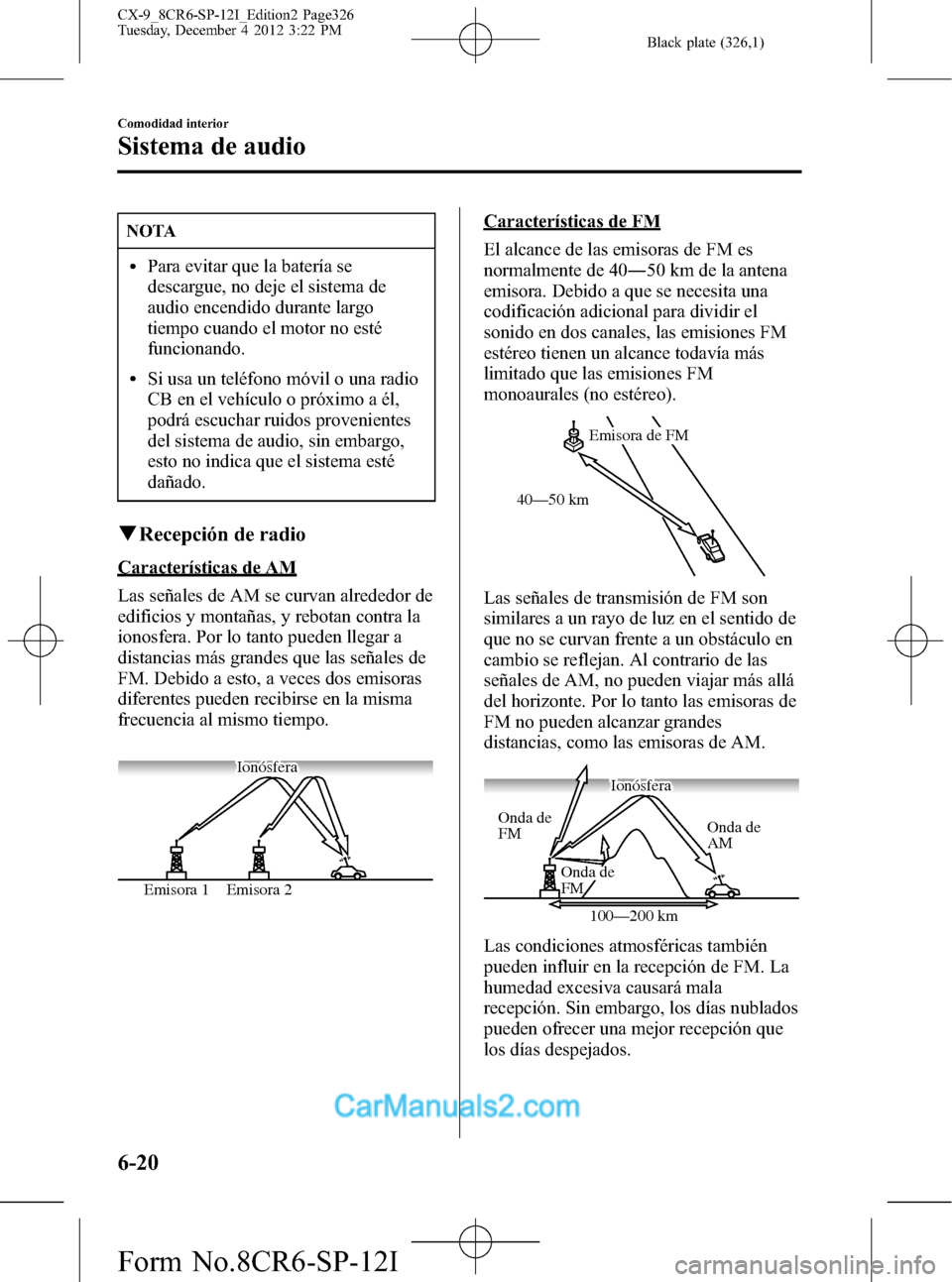

NOTA
lPara evitar que la batería se
descargue, no deje el sistema de
audio encendido durante largo
tiempo cuando el motor no esté
funcionando.
lSi usa un teléfono móvil o una radio
CB en el vehículo o próximo a él,
podrá escuchar ruidos provenientes
del sistema de audio, sin embargo,
esto no indica que el sistema esté
dañado.
qRecepción de radio
Características de AM
Las señales de AM se curvan alrededor de
edificios y montañas, y rebotan contra la
ionosfera. Por lo tanto pueden llegar a
distancias más grandes que las señales de
FM. Debido a esto, a veces dos emisoras
diferentes pueden recibirse en la misma
frecuencia al mismo tiempo.
Emisora 2 Emisora 1Ionósfera
Características de FM
El alcance de las emisoras de FM es
normalmente de 40―50 km de la antena
emisora. Debido a que se necesita una
codificación adicional para dividir el
sonido en dos canales, las emisiones FM
estéreo tienen un alcance todavía más
limitado que las emisiones FM
monoaurales (no estéreo).
Emisora de FM
40—50 km
Las señales de transmisión de FM son
similares a un rayo de luz en el sentido de
que no se curvan frente a un obstáculo en
cambio se reflejan. Al contrario de las
señales de AM, no pueden viajar más allá
del horizonte. Por lo tanto las emisoras de
FM no pueden alcanzar grandes
distancias, como las emisoras de AM.
Onda de
AM Onda de
FM
Onda de
FM
100—200 kmIonósfera
Las condiciones atmosféricas también
pueden influir en la recepción de FM. La
humedad excesiva causará mala
recepción. Sin embargo, los días nublados
pueden ofrecer una mejor recepción que
los días despejados.
6-20
Comodidad interior
Sistema de audio
CX-9_8CR6-SP-12I_Edition2 Page326
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (327,1)

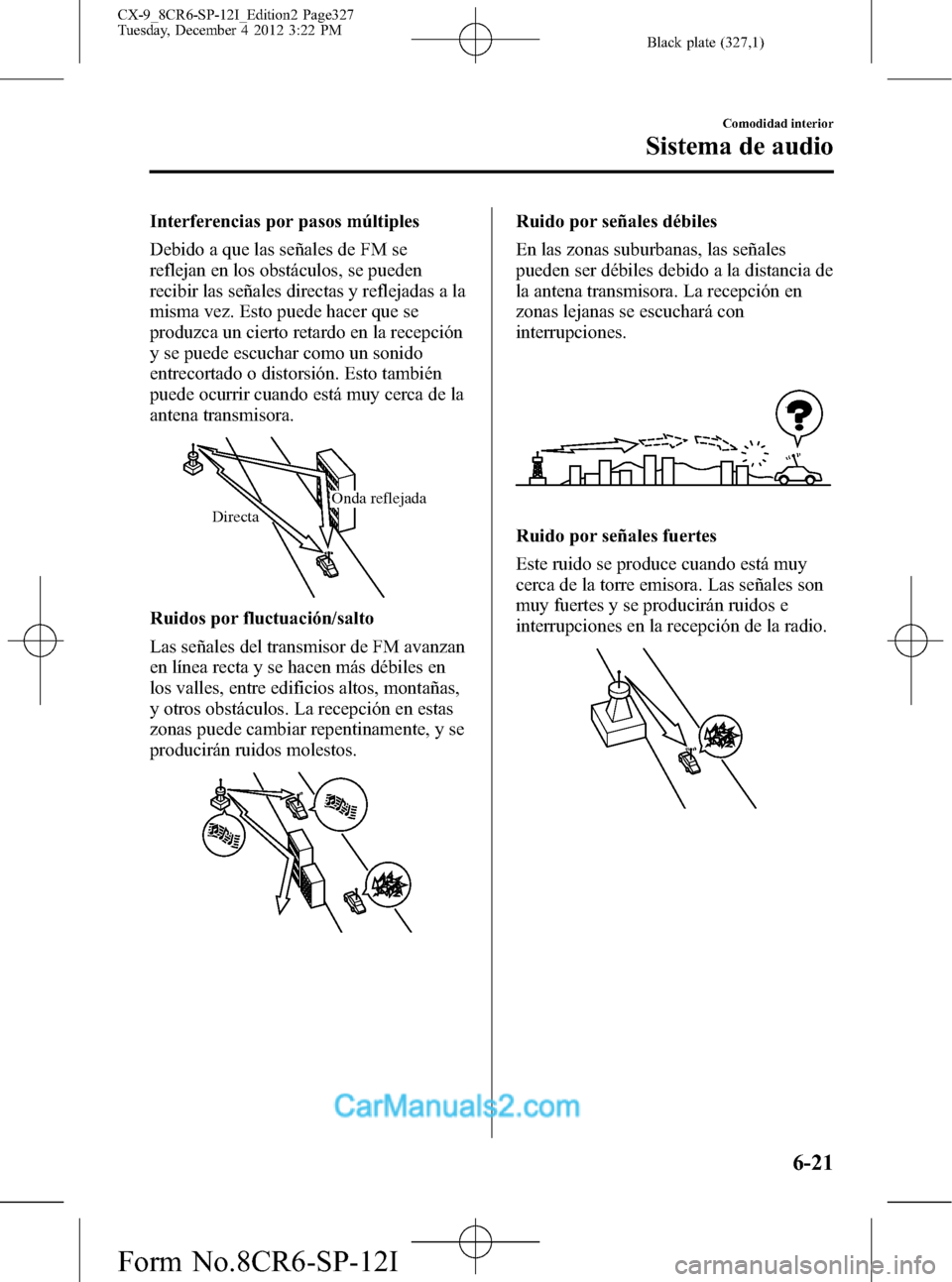

Interferencias por pasos múltiples
Debido a que las señales de FM se
reflejan en los obstáculos, se pueden
recibir las señales directas y reflejadas a la
misma vez. Esto puede hacer que se
produzca un cierto retardo en la recepción
y se puede escuchar como un sonido
entrecortado o distorsión. Esto también
puede ocurrir cuando está muy cerca de la
antena transmisora.
Onda reflejada
Directa
Ruidos por fluctuación/salto
Las señales del transmisor de FM avanzan
en línea recta y se hacen más débiles en
los valles, entre edificios altos, montañas,
y otros obstáculos. La recepción en estas
zonas puede cambiar repentinamente, y se
producirán ruidos molestos.
Ruido por señales débiles
En las zonas suburbanas, las señales
pueden ser débiles debido a la distancia de
la antena transmisora. La recepción en
zonas lejanas se escuchará con
interrupciones.
Ruido por señales fuertes
Este ruido se produce cuando está muy
cerca de la torre emisora. Las señales son
muy fuertes y se producirán ruidos e
interrupciones en la recepción de la radio.
Comodidad interior
Sistema de audio
6-21
CX-9_8CR6-SP-12I_Edition2 Page327
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (328,1)

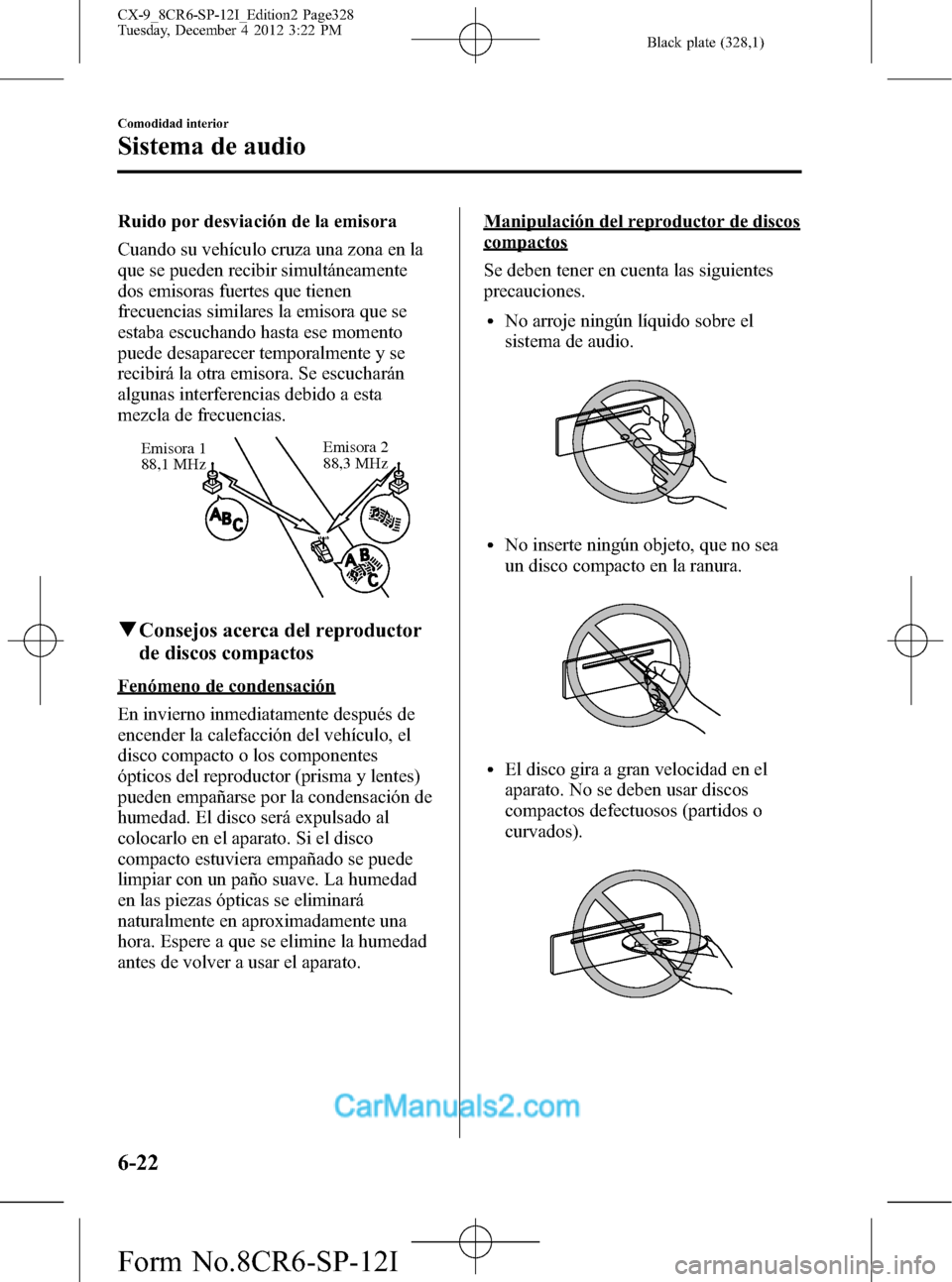

Ruido por desviación de la emisora
Cuando su vehículo cruza una zona en la
que se pueden recibir simultáneamente
dos emisoras fuertes que tienen
frecuencias similares la emisora que se
estaba escuchando hasta ese momento
puede desaparecer temporalmente y se
recibirá la otra emisora. Se escucharán
algunas interferencias debido a esta
mezcla de frecuencias.
Emisora 2
88,3 MHz Emisora 1
88,1 MHz
qConsejos acerca del reproductor
de discos compactos
Fenómeno de condensación
En invierno inmediatamente después de
encender la calefacción del vehículo, el
disco compacto o los componentes
ópticos del reproductor (prisma y lentes)
pueden empañarse por la condensación de
humedad. El disco será expulsado al
colocarlo en el aparato. Si el disco
compacto estuviera empañado se puede
limpiar con un paño suave. La humedad
en las piezas ópticas se eliminará
naturalmente en aproximadamente una
hora. Espere a que se elimine la humedad
antes de volver a usar el aparato.
Manipulación del reproductor de discos
compactos
Se deben tener en cuenta las siguientes
precauciones.
lNo arroje ningún líquido sobre el
sistema de audio.
lNo inserte ningún objeto, que no sea
un disco compacto en la ranura.
lEl disco gira a gran velocidad en el
aparato. No se deben usar discos
compactos defectuosos (partidos o
curvados).
6-22
Comodidad interior
Sistema de audio
CX-9_8CR6-SP-12I_Edition2 Page328
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (329,1)

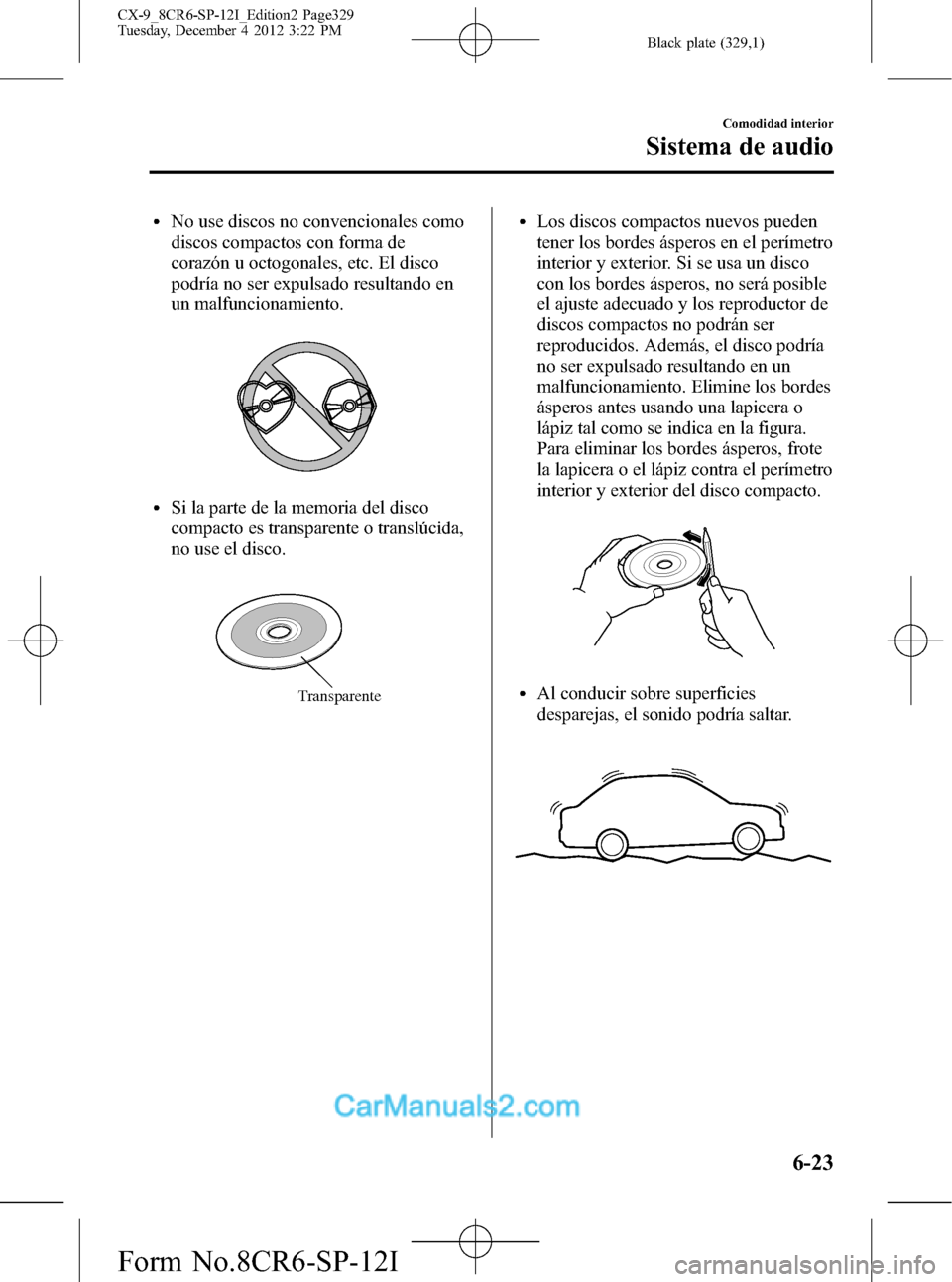

lNo use discos no convencionales como
discos compactos con forma de
corazón u octogonales, etc. El disco
podría no ser expulsado resultando en
un malfuncionamiento.
lSi la parte de la memoria del disco
compacto es transparente o translúcida,
no use el disco.
Transparente
lLos discos compactos nuevos pueden
tener los bordes ásperos en el perímetro
interior y exterior. Si se usa un disco
con los bordes ásperos, no será posible
el ajuste adecuado y los reproductor de
discos compactos no podrán ser
reproducidos. Además, el disco podría
no ser expulsado resultando en un
malfuncionamiento. Elimine los bordes
ásperos antes usando una lapicera o
lápiz tal como se indica en la figura.
Para eliminar los bordes ásperos, frote
la lapicera o el lápiz contra el perímetro
interior y exterior del disco compacto.
lAl conducir sobre superficies
desparejas, el sonido podría saltar.
Comodidad interior
Sistema de audio
6-23
CX-9_8CR6-SP-12I_Edition2 Page329
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (330,1)

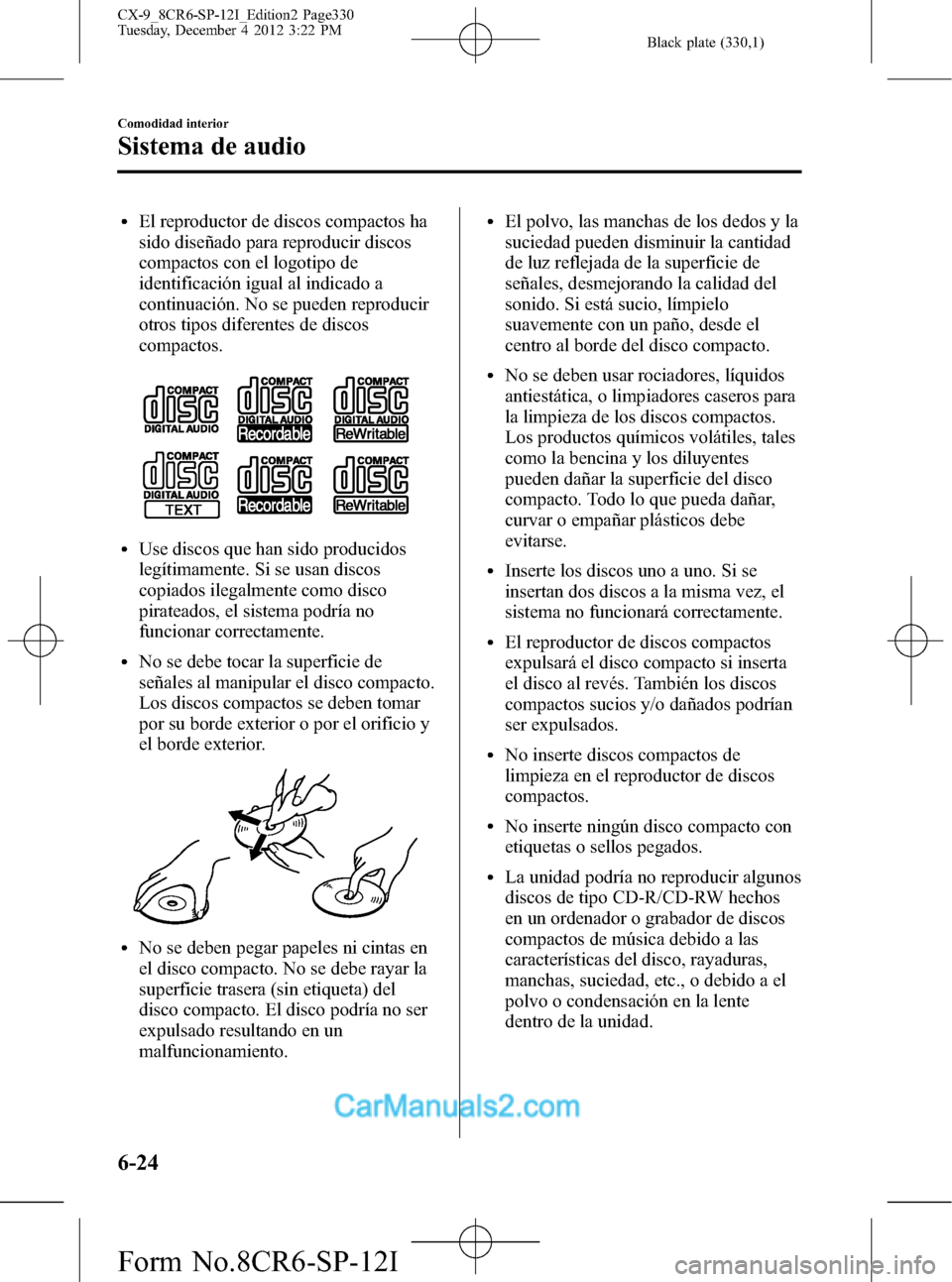

lEl reproductor de discos compactos ha
sido diseñado para reproducir discos
compactos con el logotipo de
identificación igual al indicado a
continuación. No se pueden reproducir
otros tipos diferentes de discos
compactos.
lUse discos que han sido producidos
legítimamente. Si se usan discos
copiados ilegalmente como disco
pirateados, el sistema podría no
funcionar correctamente.
lNo se debe tocar la superficie de
señales al manipular el disco compacto.
Los discos compactos se deben tomar
por su borde exterior o por el orificio y
el borde exterior.
lNo se deben pegar papeles ni cintas en
el disco compacto. No se debe rayar la
superficie trasera (sin etiqueta) del
disco compacto. El disco podría no ser
expulsado resultando en un
malfuncionamiento.
lEl polvo, las manchas de los dedos y la
suciedad pueden disminuir la cantidad
de luz reflejada de la superficie de
señales, desmejorando la calidad del
sonido. Si está sucio, límpielo
suavemente con un paño, desde el
centro al borde del disco compacto.
lNo se deben usar rociadores, líquidos
antiestática, o limpiadores caseros para
la limpieza de los discos compactos.
Los productos químicos volátiles, tales
como la bencina y los diluyentes
pueden dañar la superficie del disco
compacto. Todo lo que pueda dañar,
curvar o empañar plásticos debe
evitarse.
lInserte los discos uno a uno. Si se
insertan dos discos a la misma vez, el
sistema no funcionará correctamente.
lEl reproductor de discos compactos
expulsará el disco compacto si inserta
el disco al revés. También los discos
compactos sucios y/o dañados podrían
ser expulsados.
lNo inserte discos compactos de
limpieza en el reproductor de discos
compactos.
lNo inserte ningún disco compacto con
etiquetas o sellos pegados.
lLa unidad podría no reproducir algunos
discos de tipo CD-R/CD-RW hechos
en un ordenador o grabador de discos
compactos de música debido a las
características del disco, rayaduras,
manchas, suciedad, etc., o debido a el
polvo o condensación en la lente
dentro de la unidad.
6-24
Comodidad interior
Sistema de audio
CX-9_8CR6-SP-12I_Edition2 Page330
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I

Black plate (331,1)

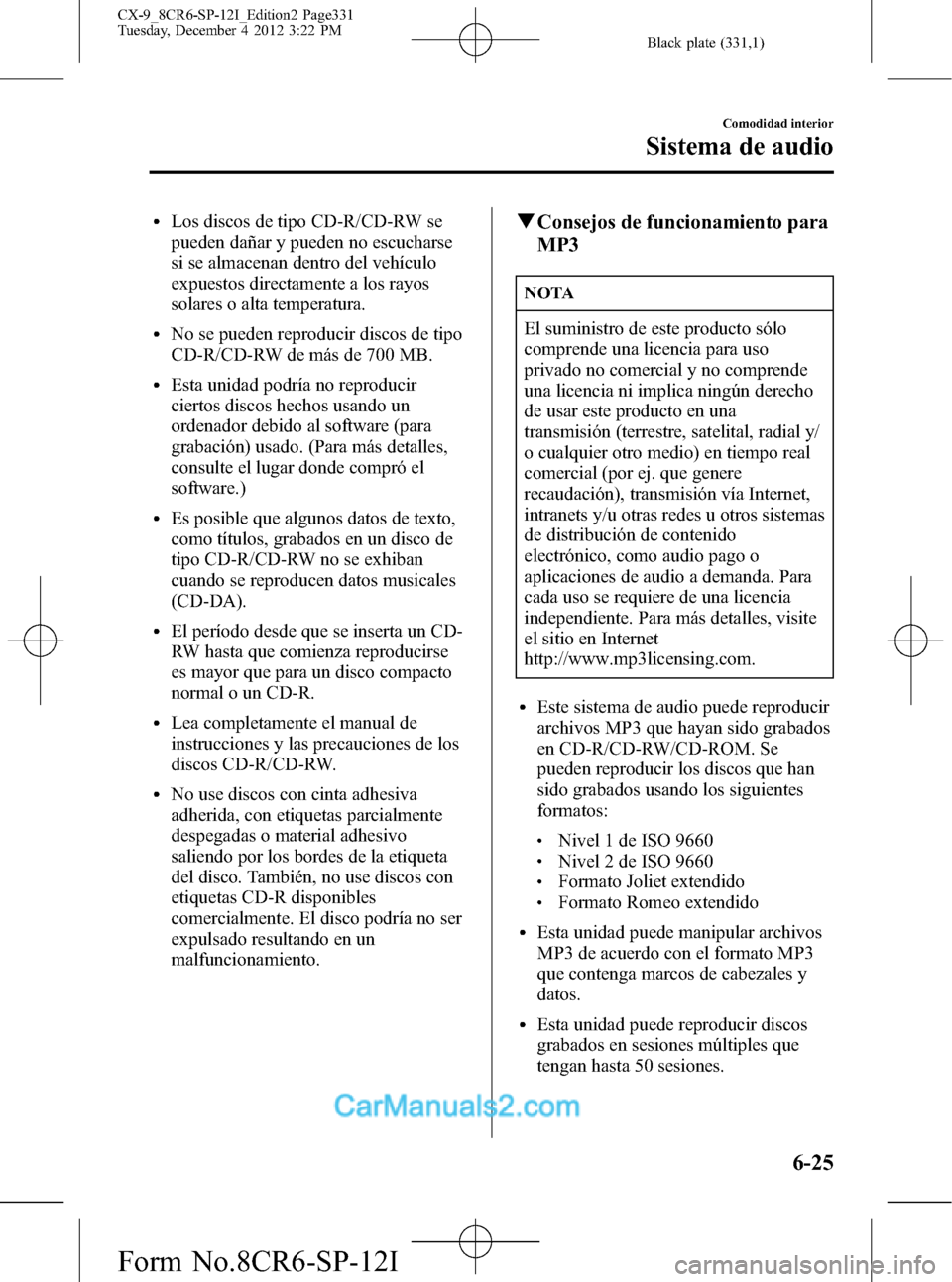

lLos discos de tipo CD-R/CD-RW se
pueden dañar y pueden no escucharse
si se almacenan dentro del vehículo
expuestos directamente a los rayos
solares o alta temperatura.
lNo se pueden reproducir discos de tipo
CD-R/CD-RW de más de 700 MB.
lEsta unidad podría no reproducir
ciertos discos hechos usando un
ordenador debido al software (para
grabación) usado. (Para más detalles,
consulte el lugar donde compró el
software.)
lEs posible que algunos datos de texto,
como títulos, grabados en un disco de
tipo CD-R/CD-RW no se exhiban
cuando se reproducen datos musicales
(CD-DA).
lEl período desde que se inserta un CD-
RW hasta que comienza reproducirse
es mayor que para un disco compacto
normal o un CD-R.
lLea completamente el manual de
instrucciones y las precauciones de los
discos CD-R/CD-RW.
lNo use discos con cinta adhesiva
adherida, con etiquetas parcialmente
despegadas o material adhesivo
saliendo por los bordes de la etiqueta
del disco. También, no use discos con
etiquetas CD-R disponibles
comercialmente. El disco podría no ser
expulsado resultando en un
malfuncionamiento.
qConsejos de funcionamiento para
MP3
NOTA
El suministro de este producto sólo
comprende una licencia para uso
privado no comercial y no comprende
una licencia ni implica ningún derecho
de usar este producto en una
transmisión (terrestre, satelital, radial y/
o cualquier otro medio) en tiempo real
comercial (por ej. que genere
recaudación), transmisión vía Internet,
intranets y/u otras redes u otros sistemas
de distribución de contenido
electrónico, como audio pago o
aplicaciones de audio a demanda. Para
cada uso se requiere de una licencia
independiente. Para más detalles, visite
el sitio en Internet
http://www.mp3licensing.com.
lEste sistema de audio puede reproducir
archivos MP3 que hayan sido grabados
en CD-R/CD-RW/CD-ROM. Se
pueden reproducir los discos que han
sido grabados usando los siguientes
formatos:
lNivel 1 de ISO 9660lNivel 2 de ISO 9660lFormato Joliet extendidolFormato Romeo extendido
lEsta unidad puede manipular archivos
MP3 de acuerdo con el formato MP3
que contenga marcos de cabezales y
datos.
lEsta unidad puede reproducir discos
grabados en sesiones múltiples que
tengan hasta 50 sesiones.
Comodidad interior
Sistema de audio
6-25
CX-9_8CR6-SP-12I_Edition2 Page331
Tuesday, December 4 2012 3:22 PM
Form No.8CR6-SP-12I
